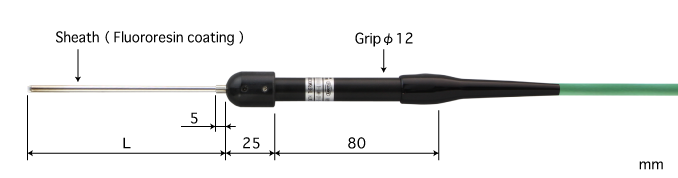

握柄型?氟樹脂鍍膜
*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。

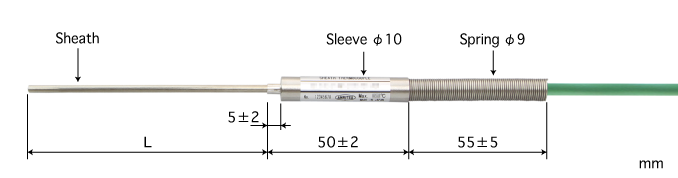

套管型?氟樹脂鍍膜
*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。

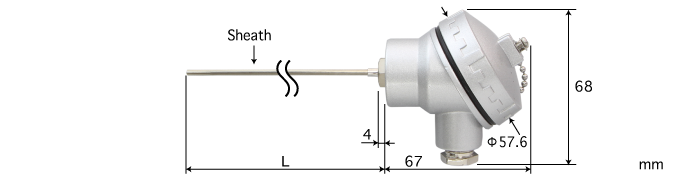

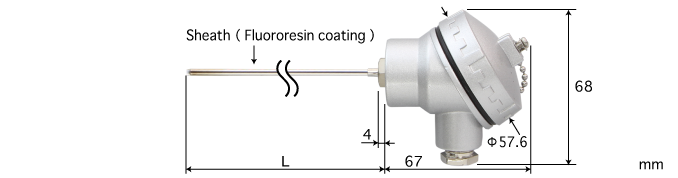

接線盒型?氟樹脂鍍膜
*只對應探針外徑φ1.0mm(約φ1.4mm)/φ1.6mm(約φ2.0mm)/φ3.2mm(約φ3.6mm)、長度1m以內。
()里面為鍍膜產品外徑。J3(露出型)無法鍍膜。
*( )里面為鍍膜產品(AH/BH/CH)外徑。
| 熱電偶種類 | E型 | K型 | |||
探針材質 | SUS316 | SUS316 | SUS310 | 鎳鉻鐵合金 | |
探針外徑 (mm) | 0.25 | - | - | - | 500 |
| 0.5 | - | - | - | 500 | |
| 1.0 | 650 | 650 | 650 | 650 | |
| 1.6 | 650 | 650 | 650 | 650 | |
| 3.2 | 750 | 750 | 750 | 750 | |
| 4.8 | 800 | 800 | 800 | 900 | |
| 6.4 | 800 | 800 | 800 | 1000 | |
| 8.0 | 800 | 900 | 900 | 1050 | |
*使用溫度上限根據使用條件/周圍環境不同，請注意。鐵氟龍鍍膜產品的使用溫度上限為200℃。
| 探針外徑 | 響應速度(s) | 電阻值(Ω/m) | |
| E型 | K型 | ||
| 0.25 | 0.4 | - | 570 |
| 0.5 | 0.9 | - | 124 |
| 1.0 | 2 | 38 | 32 |
| 1.6 | 3 | 15 | 13 |
| 3.2 | 5 | 5 | 4 |
| 4.8 | 10 | 2.6 | 2.2 |
| 6.4 | 15 | 1.2 | 1.0 |
| 8.0 | 20 | 0.9 | 0.7 |
*響應速度為，測量有充足熱能量的被測物且插入長度為探針直徑的20倍以上情況下的響應速度。
*電阻值為探針部的電阻值，不包含導線部分的電阻值。
*請確認探針和導線的電阻和不能超過溫度計主機的電阻值。
*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類
。
E
E型
K
K型
| 熱點偶種類 | 測量溫度范圍 | 精準度 |
| E型 | 333℃≦t<900℃ | ±0.0075?|t|℃ |
| -40℃≦t<333℃ | ±2.5℃ | |
| K型 | 333℃≦t<1200℃ | ±0.0075?|t|℃ |
| -40℃≦t<333℃ | ±2.5℃ |
*|t|為與符號+/-無關的溫度。
| 探針外徑(mm) | J1(接地型) | J2(非接地型) | J3(露出型) |
| 0.25 | L2000(2m) | L500(0.5m) | - |
| 0.5 | L2000(2m) | L2000(2m) | - |
| 1.0 | L2000(2m) | L2000(2m) | L2000(2m) |
| 1.6 | L5000(5m) | L5000(5m) | L5000(5m) |
| 3.2 | L4000(4m) | L4000(4m) | L4000(4m) |
| 4.8 | L4000(4m) | L4000(4m) | L4000(4m) |
| 6.4 | L4000(4m) | L4000(4m) | L4000(4m) |
| 8.0 | L4000(4m) | L4000(4m) | L4000(4m) |
TS1
探針外徑φ0.5mm一下
標準導線：TS導線 1ｍ
導線外徑：φ2.3mm
外膜材質：硅膠
耐熱溫度：240℃
TC1
探針外徑φ1.0mm以上
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅膠
耐熱溫度：240℃
導線長度可以以0.5ｍ為單位任意指定。
標準插頭(使用熱電偶同種金屬)
對應主機：HR-1*0*,AP-400 等
mini插頭(使用熱電偶同種金屬)
對應主機：AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等
裸線
M3,M4,M5用Y端子(一般電極材料)
M3,M4,M5用圓孔端子(一般電極材料)
M3,M4用Y端子(使用熱電偶同種金屬)
M3,M4用圓孔端子(使用熱電偶同種金屬)
香蕉端子(一般電極材料)
